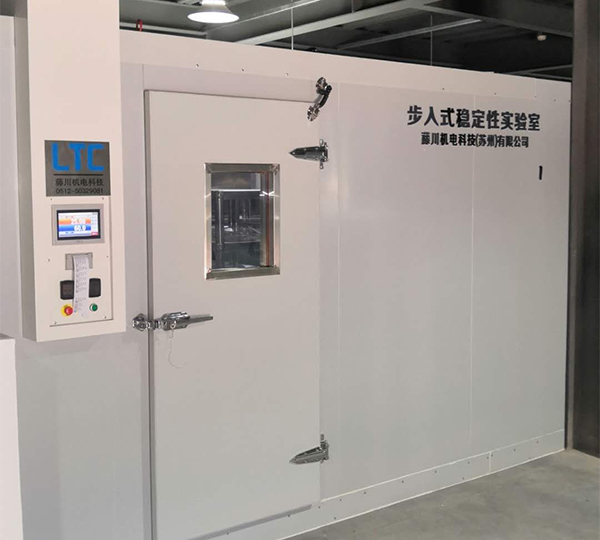

步入式恒溫恒濕室

一.設備簡述

高溫老化集裝箱是指可用來限制并控制溫度范圍及控制精度，使系統溫度處于平衡的任何室內或特定空間。我們為您提供的是恒溫整體工程包括系統規劃設計、恒溫機組設備提供、高溫老化集裝箱裝修、其他相關配套設備的提供。

高溫老化集裝箱的整體規劃，因要考慮恒溫、精度控制指標，同時要考慮潔凈度的要求、無振動干擾、適當的照明、安裝成本/工期控制、運轉成本、維護性及彈性等因素，涉及范圍極廣，需建筑、水電、空調、實驗室使用者等各項專業人才共同參與規劃。盡管不少恒溫室規劃設計，絕大部分需要遷就于既有的建筑物，然而，為避免失誤應盡可能事先確認下列事項：

01. 溫度控制范圍

02. 溫度控制精度

03. 潔凈度要求

04. 光照度要求

05. 設備的熱濕量范圍

06. 空調送回風方式。

07. 室壓之平衡措施

08. 引入新風之必要性。

09. 系統排氣的必要性

10. 保溫隔熱的措施

11. 設施與動力之配置

12. 靜電、振動及噪音

13. 設備空間與空調間。

14. 進出通道及更衣緩沖區之安排

15. 足夠維護保養空間。

16. 室內凈高與樓板載重。

17. 公害、污染與防災。

18. 安裝及運轉成本之衡量。

19. 美觀性要求

二. 系列產品概述：

系列高溫老化集裝箱根據用戶要求并參照JB/T4283-91;GB/T14294-93設計、制造。主要用于制造和維持溫度與度恒定的空間，該恒溫裝置的制冷、加熱、除濕、補充加濕水等完全自動控制,可以在內部有不良揮發氣體時允許人員長期在內部操作。

三、產品特點：

3.1.全新完美的造型設計，外觀高質感水平.系統提取日本、德國先進技術之精華設計制造.

 3.2.平衡調溫控制系統（BTHC）,以P.I.D.方式控制SSR,使系統之加熱量等于損耗量,故能長期穩定使用.

3.3溫度控制精確，升降溫速度快速、平穩、均勻，為使用者節約寶貴時間.

四.主要技術參數及性能指針:

4.1技術參數:

4.1.01.溫度范圍:         0~70℃；（測試45度±2℃）

4.1.02.度范圍:         無

4.1.03.控制穩定度:       溫度 ≤±1℃;度 ≤±3%;

4.1.04.分布均勻度:       溫度 ≤±2℃;度 ≤±3.0%；

4.1.07.室內尺寸：  3.8m×2.43m×2.2m，深×寬×高;按現場實際測量尺寸定（根據客戶需求）

4.1.08.室外尺寸：  4m×263m×2.4m，深×寬×高，以實物為準 （根據客戶需求）

                        門尺寸：800mm*1900mm ，寬×高；鉸鏈式單開門

*觀察窗：300mm*500mm，寬×高；（門上方）內置防結露電熱裝置

4.1.09.室體材質：        100MM厚保溫棉庫板（內壁SUS#304 0.6MM不銹鋼，外壁0.5MM彩鋼板）；

4.1.10.中央控制系統：    采用彩色觸摸屏溫度過程控制調節儀；

4.1.11.冷凍系統：        采用歐美高性能壓縮機，高效制冷系統；

4.1.12.冷卻方式：        水冷或風冷；

4.1.13.電源方案：        AC 3ψ4W 380V±10%,   50Hz;

4.2 空氣調節系統

4.2.1 空氣調節方式：

強制通風內循環，平衡調溫調濕法（BTHC），該方法在制冷、除濕系統連續工作的情況下，中央控制系統根據所采集到的箱內溫度、度信號進行放大、模、數轉換、非線性校正后與溫度、度的設定值（目標值）進行比較，得出的偏差信號經PID運算，輸出調節信號，自動控制加熱器及加濕器的輸出功率，最終使箱內的溫度和度達到一種動態平衡。

4.2.2 室內空氣循環裝置：

不銹鋼離心風機+百葉窗均勻送風，保證室內溫度均勻,可調節室內風速可調節,保證在0.1～0.3m/s

4.2.3 空氣加熱方式：

鰭片式散熱管優質鎳鉻合金電加熱器；

4.2.4 空氣冷卻方式：

多級膜片式空氣熱交換器；

4.2.5 制冷方式：

使用環保制冷劑的壓縮機機械制冷；

4.2.6加濕方式：

電極式蒸汽加濕。（RO純凈水處理裝置自動供水）；

4.2.7 除濕方式：

高效表面式制冷除濕器；

 4.2.8室內安全裝置:

原裝日制防反鎖門把手,室內急停按鈕,三色狀態指示燈,可提示人員“入室中”“運行中”, “故障中”，高亮度防爆型節LED燈。

4.3 制冷／加熱系統

4.3.1制冷壓縮機：

采用法國泰康封閉式壓縮機用于降溫。該壓縮機制冷量大、降溫速度快、噪音小、能耗低、效率高，能夠長期、穩定、可靠的運行（一備一用兩套制冷系統，可以互相切換）。

4.3.2制冷蒸發器、光管除濕器

采用美國成套設備，單面焊，冷擴制作；

4.3.3冷卻方式：

水冷或風冷

4.3.4主要制冷配件：

膨脹閥（丹麥丹弗斯） 電磁閥（日本鷺宮）     截止閥（意大利卡斯托）、

過濾器（丹麥丹弗斯） 壓力控制器（美國艾高） 壓力表等均采用進口產品

（主要器件清單見材料表）。

4.3.5制冷劑：

采用進口美國杜邦環保制冷劑

4.3.6 加熱器:

鰭片式PTC合金翅片高效加熱器，自動演算高精確度PID+SSR控制（演算周期:1～4S可設），使其熱損耗量與加熱量相當，故比傳統ON/OFF控制省電約10%

4.3.7 加濕器:

 PTC加濕器，采用安全高效的飽和蒸氣加濕系統自動演算高精確度PID+SSR控制（演算周期：1～4S可設），使其熱損耗量與加熱量相當，故比傳統ON/OFF控制省電約10%

4.4 房體結構：

  4.4.1 房體構成

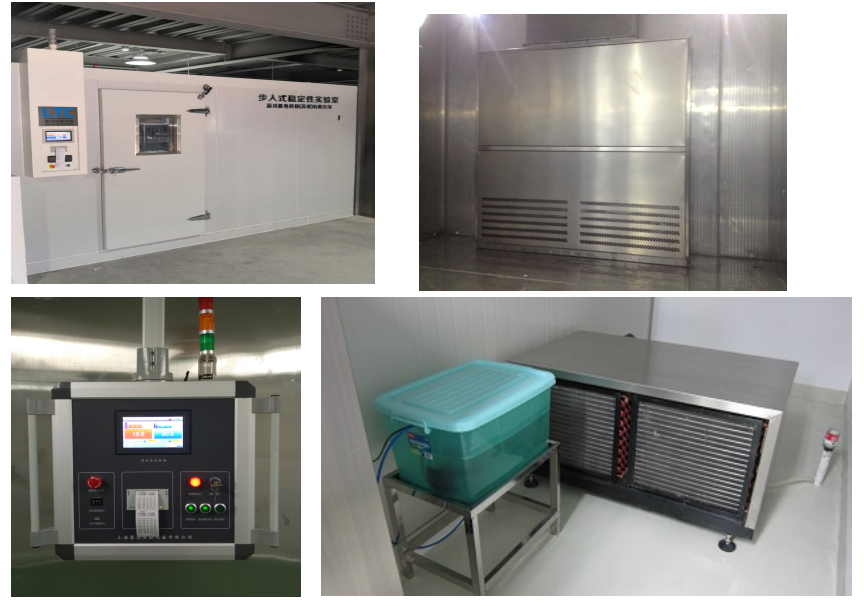

可選擇戶外集裝箱保溫庫體、制冷機組、電控箱和空調箱四部分組成，詳見附圖

4.4.2房體材質

考慮到庫房為鋼構結構的情況，內壁采用進口專用設備生產的拼塊式高密度保溫棉阻燃制成夾芯保溫板厚度為100mm，現場組合、安裝。保溫庫板的內壁材料為SUS304#不銹鋼，外壁雙面噴涂彩鋼板，保溫材料采用阻燃材料而成，密度達40Kg/m3以上。冷庫板接駁位采用PE密封膠條，庫體密封性好；接口為凹凸型，并采用鋼制偏心接力鎖，鎖緊力大，密封性好；符合GB8624-1997 <<建筑材料燃燒性能分級方法>>,達到B1級難燃材料要求。停電時設備可以保溫8-10小時微微變化

安裝耐低溫防潮防LED燈，安裝于箱內頂部，數量1套；

4.5  測控系統：

4.5.1溫度檢測組件：

進口電容式度傳感器測量度,高精度DIN規格A級 ψ潤4.8mm SUS #304不銹鋼制PT 100Ω 1支測量溫度

4.5.2 中央控制器：

4.5.2.1臺灣威綸通7寸彩色觸摸屏簡介

臺灣威綸通具有中／英文顯示的彩色溫／度過程控制調節儀，該控制儀采用LCD彩色液晶顯示觸摸屏，控制系統采用人機對話方式；具有自動、智能、人性化的設計。控制系統采用兩路輸入、兩路輸出的控制方式，分別控制溫度和度，可顯示，運行時間、加熱器、制冷機組、風機的工作狀態。可自動組合加熱系統、加濕／除濕系統、制冷系統、循環風機等子系統工作，從而保證整個溫／度控制系統的高控制質量；控制系統還具備自檢測、自診斷功能，自動進行故障顯示、報警。

RS-232通訊接口。該系統軟件基于Windows平臺設計，與其他的軟硬件具有廣泛的適應性、安全性、可靠性和先進性。在顯示屏上可直接顯示和設定各種運行參數、運行時間、制冷壓縮機組及加熱、加濕、除濕系統的工作狀態。可自動、適時記錄溫度／度數據，并以微軟office程序excel電子表格的形式記錄、儲存在上位機里，可長時間、大容量的記錄保存每次試驗數據，供隨時分析、整理及打印。

4級密碼權限管理(可選擇四級密碼登錄,分別為觀察員、操作員、管理員、高級管理員)輸入密碼初始密碼為，故障遠程報警，溫度遠程報警

4.5.2.2溫／度過程控制調節儀主要性能指針：

（01）顯示方式：   彩色LCD液晶顯示，觸摸控制。中／英文接口可選。

（02）顯示精度：   溫度；0.01％，度；0.1％

（03）設定精度：  溫度0.01℃, 度；0.1％

 （04）顯示分辨率：  溫度；0.01℃，度；0.1％

（05）采樣時間：   1次／S；

（06）圖形顯示：   完整顯示設置及程序曲線。

（07）程序容量：   較大可達140個程序組，1400個程序段。

（08）溫／度PV值再傳輸：該儀表具有兩路4～20mA模擬量輸出，同步傳輸溫度和度的顯示值，可直接掛接記錄儀和打印機。

（09）具有斷電恢復功能。

（10）控制模式： 定值控制、過程控制。

（11）設備具有年、月、日及時間顯示，設備運行時間顯示。

4.5.3  溫度過程控制調節儀帶有標準的RS232和485計算器通訊接口。與計算器連接后，可非常方便的實現上位機管理。

4.5.4  功率控制：

采用三相可控硅過零觸發調功技術，控制可靠、無噪聲、無電網污染；

   4.5.5  加熱采用低功率PTC元件，有效節約能源消耗，設備運行總功率降低到5KW，比同類設備低3～5KW。以每小時低3KW計算，每年節約耗電26280千瓦時，即26280度電。每年可為客戶節約電費兩到三萬元。設備用水量也有效降低，減少客戶維護設備工作強度。

4.6 安全保護措施：

當試驗箱發生故障時提供以下安全保護，并發出聲光報警:

  4.6.1 人身安全防護

4.6.1.1 漏電斷路器；

4.6.1.2防反鎖門：室內外均可開啟;

4.6.1.3 室內急停按鈕控制開關

4.6.1.4 “入室中”狀態指示燈提示

4.6.2 設備安全防護

4.6.2.1  安全可靠的接地保護裝置；

4.6.2.2  三相電源過壓、欠壓、缺相、相序保護：

4.6.2.3  無熔絲開關；

4.6.2.4  加熱器短路保護；

4.6.2.5  鼓風電機過載保護；

4.6.2.6  制冷機超壓保護；

4.6.2.7  制冷機過載保護；

      4.6.2.8  空焚防止保護器

4.6.2.9  陶磁快速保險絲

4.6.2.10 線路保險絲及全護套式端子

4.6.2.11 蜂鳴器及指示燈提供聲光報警.

4.6.3產品安全防護：

4.6.3.1  獨立超溫保護系統:當試驗室溫度超過設定值時切斷加熱電源，并發出聲光報警

4.6.3.2  報警限度可手動設置。溫度超標應在10-20min后才報警，以避免因為開門或者其他錯誤導致的不必要報警，時間可設定（帶短信遠程報警系統）。

4.6.3.3 要求所有設備帶有單獨的遠程電話或短信，在設備出現故障后通知到負責設備人員，需要同時滿足至少3個人員的通知

4.6.3.4煙霧報警系統，值班監控系統，時觀察室內老化產品安全。

4.7 數據記錄保存：

4.7.1數據記錄方式：同時采用電子記錄和打印輸出,并帶曲線；

4.7.2符合數據的完整性安全性，可追溯性要求，滿足FDA對審計追蹤的規定；

五. 設備使用條件：

5.1  電源要求： AC 3ψ4W380V 50HZ；總功率23KW

5.2  環境溫度： 5～35℃ ,度：< 90%R.H；

5.3  使用地點：客戶廠內。

5.4  大 氣 壓： 86～106Kpa,

5.5  禁止使用條件: 易燃、爆炸、易揮發性物質試樣的試驗及儲存;腐蝕性物質試樣的試驗及儲存;生物試樣的試驗或儲存;強電磁發射源試樣的試驗及儲存; 周圍無強烈振動

六. 設備所滿足的標準：

  JB/T4283-91  GB/T14294-93.并提供第三方認證證書（有償提供）;

七.配備技術數據及附件：

7.1 技術數據：

7.1.1  產品合格證；

7.1.2  產品使用說明書；

7.1.3  制冷／除濕系統圖；

7.1.4  產品材料明細表；

7.1.5  保修卡；

7.1.6  通訊軟件。

八.其他配套服務：

8.1 終生為用戶提供所需的使用、維護咨詢；

8.2 及時向用戶提供易損件和備件；

8.3 為用戶派出技術人員對其設備使用、維護進行現場指導；

      8.4 從驗收之日起12個月質量保證期內，在需方遵守保管、使用和安裝規則的條件下，因試驗箱制造質量問題不能正常工作時，供方在接到通知后12小時內將派出維修人員進行現場免費維修；

  8.5 質量保證期后設備出現問題時，供方在接到通知后12小時內將派出維修人員進行現場維修，酌情收取材料費、維修費、差旅費。

8.6設備首次驗證（3Q，性能確認需要做空載及滿載驗證，并均應能達到該儀器性能指標）由供應商負責完成，并對操作人員進行再驗證內容培訓。

九.培  訓：

9.1 目的：充分滿足客戶需求，達到客戶滿意的目的。

9.2 職責：為客戶提供設備備品、備件及相關技術數據。負責安排和組織對客戶的技術培訓。

9.3 培訓：免費為用戶進行現場操作及維修的技術培訓，使客戶了解設備性能，教會其正確使用、養護設備，避免因使用不當造成的故障。

十. 現場安裝、調試:

10.1 安    裝： 合同中提供的所有設備全部應由賣方負責完成安裝，買方派譴技術人員協助整套設備的安裝，在安裝過程中買方的人員應及時提供必要的協助。

10.2 現場調試：在設備到達買方現場，且買方通知賣方后的二周內，賣方負責調試完畢，即達到買方正常使用及合同的要求。

十一.主要材料及器件清單

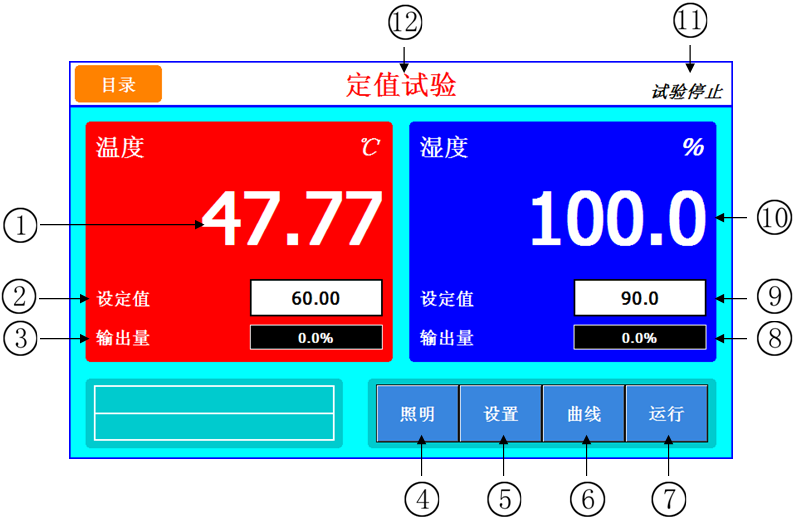

　　　　　　　　　　　　　　　　　　　　　　　圖 [2-2] 定值實驗主畫面

① 表示當前溫度。

② 表示當前溫度設定值。

③ 表示當前溫度控制輸出量。

④ 照明按鍵。

? 點擊(照明)鍵,設定好的繼電器就會動作。繼電器指向照明。

⑤ 打開設置按鍵。具體設置請參考圖 [2-3]

⑥ 切換到曲線顯示畫面。

⑦ 運行按鈕。具體請參考圖 [2-4]

⑧ 表示當前度輸出量。

⑨ 表示當前度設定值。

⑩ 表示當前度。

? 顯示當前狀態。

? 顯示當前位置。

高溫老化集裝箱

交貨時間：按備注日期或現貨。

交貨方式、地點、運雜費：(上門安裝調試)，貨到搬運工作由貴公司協助完成。

三、安裝調試及驗收

需方應根據供方要求提供設備安裝所需的外部條件要求，并負責將設備就位，相應其他部件、附件處于可安裝狀態。

供方負責在需方所在地進行現場安裝調試。并提供安裝調試記錄，安裝調試完成后，由供需雙方人員在調試驗收報告上簽字認可。

四、售后服務承諾

    用戶的滿意是我們的服務宗旨,完善的售后服務使您解除一切后顧之憂,我們堅信一個好的企業賣出去的不僅僅是一個好的產品,更重要的是良好的服務。

1、產品由本公司技術服務部的專業技術員進行售后服務。

2、產品由工程技術人員現場免費安裝調試，免費培訓系統操作員到學會為止。

3、接到客戶服務要求，在十分鐘之內為客戶提供書面解決方案，如需上門服務，則在一個工作日內派人前往。

4、主要部件壓縮機，冷卻系統，循環風機系統保修期1年，在保修期內如因產質量量問題發生故障將免費維修；因非產質量量問題發生故障，只收工本費。產品終身服務并提供配件及易損件。

5、設備藤川機電科技（蘇州）有限公司負責設備運送，售后，培訓，貨款清算。
